Sonic Concepts PiezoCAD®是我们的压电传感器建模软件包，已被世界各地的公司，政府实验室和大学使用超过20年。PiezoCAD是快速迭代传感器设计优化的出色工具。
压电CAD建模软件包
这款强大的软件使用链矩阵技术来计算从电气端子到前声端口的整体系统特性。您可以从广泛的压电数据库表中选择压电材料参数，包括陶瓷、晶体、聚合物和复合材料中的板、梁和条模元件。您还可以从声学数据库表中输入多个声学匹配和支撑层，以及负载介质特性。可以为每层输入厚度、速度、衰减和横截面积。压电和声学材料数据库表可以从PiezoCAD中更新，也可以使用Microsoft访问直接编辑。
在电气端口上，您可以指定匹配网络，包括串联或分流电阻器、电感器或电容器、变压器、同轴电缆以及并联电连接的多个相同压电层的任意组合。您可以输入任何所需的频率范围进行计算，包括计算高次谐波下的传感器响应特性。

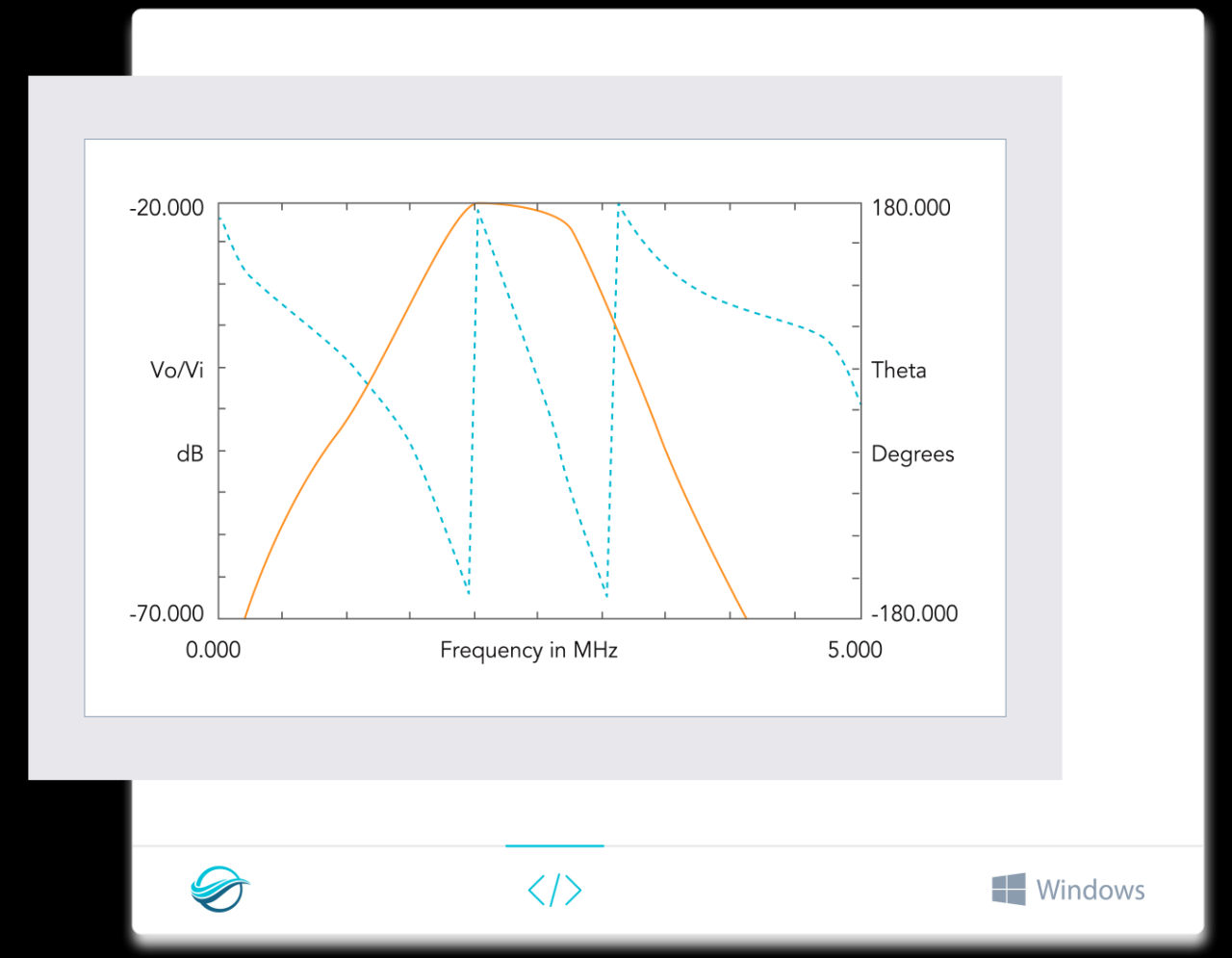

PiezoCAD输出包括一系列声学和电输入阻抗功能、发射和接收功率转换效率、发射、接收和脉冲回波传递函数以及时域波形。您可以定量评估传感器对各种发射电压或接收压力波形的响应。可以在PiezoCAD中指定音突发激励波形。
脉冲回波计算允许您查看传感器的往返响应，包括负载介质中的可选衰减。脉冲的解析包络使用希尔伯特变换技术计算，并显示在所有时域波形上。
PiezoCAD PRO基础版/PiezoCAD PRO专业版
更多更强大的数据库支持,可适用更多的行业模拟和测试.
行业应用: 电路板设计和测试，消费电子行业，半导体行业，超声应用行业，药物激活和导入设计，声学应用行业，航天军工，船舶制造，材料检测和测试等等。
